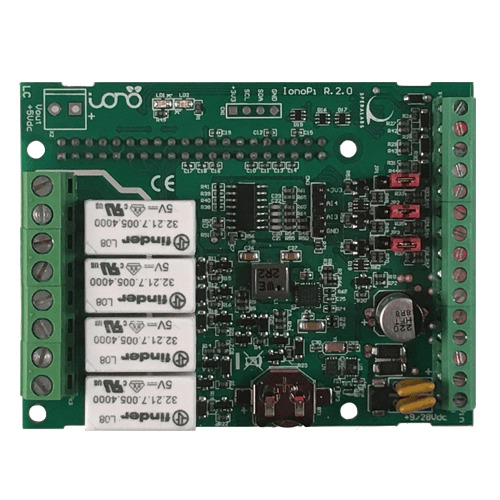

La placa Iono Pi transforma la Raspberry Pi en un potente y versátil controlador al incorporar una amplia gama de entradas y salidas digitales y analógicas de nivel industrial, salidas mediante relés de potencia y compatibilidad con interfaces de comunicación estándar como 1 Wire y Wiegand, características propias de los PLC modernos.

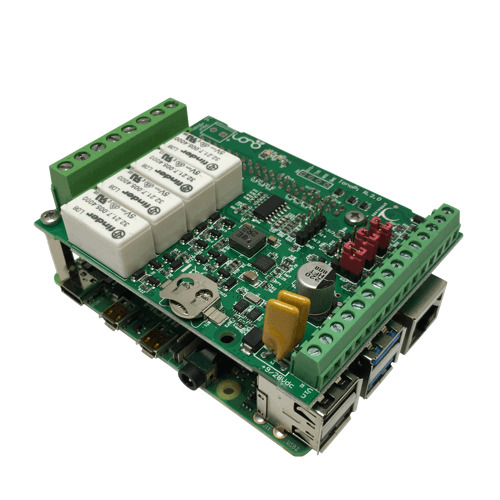

Esta placa de expansión sirve como base para el Iono Pi Module y el Iono Pi Touch Display, y también puede adquirirse por separado para pruebas, creación de prototipos o integración en proyectos embebidos personalizados.

Montaje:

• Conector GPIO estándar de 40 pines compatible con Raspberry Pi
• Conexiones de alimentación y E/S mediante bloque de terminales de tornillo

Fuente de alimentación

• Entrada de 9–28 V CC con protección contra sobretensiones y polaridad inversa, además de un fusible reiniciable de 2,2 A
• Suministra hasta 4,0 A (a 24 V CC) a los pines de entrada de 5 V de la Raspberry Pi

Inputs/Outputs:

• 4 salidas mediante relé de potencia con una capacidad nominal de 6 A / 250 V CA
• 2 entradas analógicas de voltaje (0–30 V)
• 2 entradas analógicas adicionales (0–3 V) disponibles en los conectores internos de pines
• 7 pines digitales de E/S configurables que admiten entradas sin potencial o con voltaje, entradas/salidas TTL y salidas de colector abierto
• Interfaces 1 Wire y Wiegand integradas

Fiabilidad y Seguridad

• real time clock (RTC) con batería de respaldo reemplazable
• Elemento seguro opcional Microchip ATECC608A/B para autenticación y cifrado a nivel de hardware

Características Adicionales:

• Indicador LED controlado mediante GPIO
• LED de estado de encendido

​
