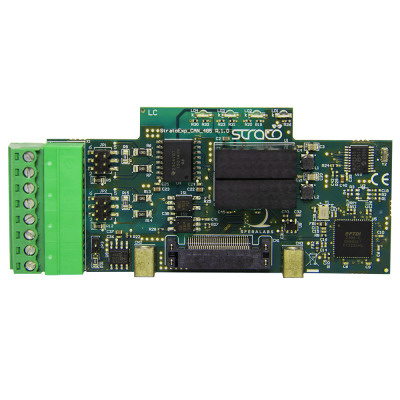

CAN and Dual RS-485 X2-Series Expansion Board - Strato Pi Max
Placa de expansión Strato Pi Max diseñada para añadir comunicaciones industriales robustas y aisladas a tu sistema.
Incluye:
✅Una interfaz CAN V2.0B aislada
✅Dos puertos RS485 aislados
✅Diseño con protección ESD
Ideal para una comunicación fiable y resistente al ruido en entornos industriales
DESCRIPCIÓN
La placa de expansión X2-Series X2BS10XC44 CAN y Dual RS-485 está diseñada para ampliar las capacidades de comunicación del Strato Pi Max.
Cuenta con una interfaz CAN V2.0B y dos puertos RS-485, todos ellos aislados galvánicamente, que permiten una comunicación serie robusta y fiable en entornos industriales.
La interfaz CAN se conecta directamente al bus SPI del Compute Module, mientras que los puertos RS-485 se gestionan mediante un convertidor UART/serie de doble canal FTDI FT2232HQ USB 2.0 de alta velocidad integrado.
CARACTERÍSTICAS
- Una interfaz CAN V2.0B aislada galvánicamente que admite velocidades de hasta 1 Mb/s, con aislamiento óptico y protección contra descargas electrostáticas (ESD)
- Dos interfaces RS-485 aisladas galvánicamente que admiten velocidades de hasta 115.200 bps, con aislamiento óptico y protección contra descargas electrostáticas (ESD)
- Aislamiento galvánico independiente entre las secciones CAN y RS-485
- Eco local TX/RX configurable en los canales RS-485
- LEDs en el panel frontal que muestran el estado de la alimentación, la actividad RX/TX del CAN y la actividad RX/TX de los puertos RS-485.
